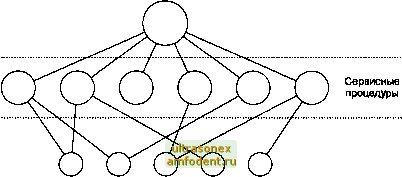

Рис. 1.13. Простая модель монолитной системы

1.5.2. Многоуровневые системы

обобщением подхода, изображенного на рис. 1.13, является организация операционной системы в виде иерархии уровней. Первой системой, построенной таким образом, была система THE, созданная в Technische Hogeschool Eindhoven (Нидерланды) Э. Дейкстрой (Е. W. Dijkstra) и его студентами в 1968 году. Она была простой пакетной системой для голландского компьютера Electrologica Х8, память которого состояла из 32 К 27-разрядных слов.

Система включала 6 уровней, как показано в табл. 1.2. Уровень О занимался распределением времени процессора, переключая процессы при возникновении прерывания или при срабатывании таймера. Над уровнем О система состояла из последовательных процессов, каждый из которых можно было запрограммировать, не заботясь о том, что на одном процессоре запущено несколько процессов. Другими словами, уровень О обеспечивал базовую многозадачность процессора.

Таблица 1.2. Структура операционной системы THE

Уровень Функция

5 Оператор

4 Программы пользователя

3 Управление вводом/выводом

2 Связь оператор-процесс

1 Управление памятью и барабаном

О Распределение процессора и многозадачность

Уровень 1 управлял памятью. Он выделял процессам пространство в оперативной памяти и на магнитном барабане объемом 512 К слов для тех частей процессов (страниц), которые не помещались в оперативной памяти. Процессы более высоких уровней не заботились о том, находятся ли они в данный момент в памяти или на барабане. Программное обеспечение уровня 1 обеспечивало попадание страниц в оперативную память по мере необходимости.

Уровень 2 управлял связью между консолью оператора и процессами. Таким образом, все процессы выше этого уровня имели свою собственную консоль оператора. Уровень 3 управлял устройствами ввода/вывода и буферизовал потоки информации к ним и от них. Любой процесс выше уровня 3 вместо того, чтобы работать с конкретными устройствами, с их разнообразными особенностями, мог обращаться к абстрактным устройствам ввода/вывода, обладающим удобными для пользователя характеристиками. На уровне 4 работали пользовательские программы, которым не надо было заботиться ни о процессах, ни о памяти, ни о консоли, ни об управлении устройствами ввода/вывода. Процесс системного оператора размещался на уровне 5.

Дальнейшее обобщение многоуровневой концепции было сделано в операционной системе MULTICS. В ней уровни представляли собой серию концентрических колец, где внутренние кольца являлись более привилегированными, чем внешние. Когда процедура внешнего кольца хотела вызвать процедуру кольца, лежащего внутри, она должна была выполнить эквивалент системного вызова, то есть команду TRAP, параметры которой тщательно проверяются перед тем, как выполняется вызов. Хотя операционная система в MULTICS являлась частью адресного пространства каждого пользовательского процесса, аппаратура обеспечивала защиту данных на уровне сегментов памяти, разрешая или запрещая доступ к индивидуальным процедурам (в действительности к сегментам памяти) для записи, чтения или выполнения.

Стоит отметить, что в системе THE многоуровневая схема представляла собой исключительно конструкционное решение и все части системы были, в конечном счете, связаны в один объектный файл, а в MULTICS механизм разделения колец действовал во время исполнения на аппаратном уровне.

Преимущество подхода MULTICS заключается в том, что его можно расширить и на структуру пользовательских подсистем. Например, профессор может написать программу для тестирования и оценки студенческих программ и запустить ее в кольце п, в то время как студенческие программы будут работать в кольце и + 1, так что они не смогут изменить свои оценки.

1.5.3. Виртуальные машины

Исходная версия OS/360 была системой исключительно пакетной обработки. Однако множество пользователей OS/360 желали работать в системе с разделением времени, поэтому различные группы программистов как в самой корпорации IBM, так и вне ее решили написать для этой машины системы с разделением времени. Официальная система с разделением времени от IBM, которая называлась TSS/360, поздно вышла в свет и оказалась настолько громоздкой и медленной, что на нее перешли немногие. В конечном счете от нее отказались, но уже после того, как ее разработка потребовала около 50 млн долларов [37]. Группа из научного центра IBM в Кембридже, штат Массачусетс, разработала в корне отличающуюся от нее систему, которую IBM в результате приняла как законченный продукт. Сейчас она широко используется на еще оставшихся мэйнфреймах.

Эта система, в оригинале называвшаяся CP/CMS, а позже переименованная в VM/370, была основана на следующем проницательном наблюдении: система с разделением времени обеспечивает (1) многозадачность и (2) расширенную машину с более удобным интерфейсом, чем тот, что предоставляется оборудованием напрямую. VM/370 основана на полном разделении этих двух функций.

Сердце системы, называемое монитором виртуальной машины, работает с оборудованием и обеспечивает многозадачность, предоставляя верхнему слою не одну, а несколько виртуальных машин, как показано на рис. 1.14. Но, в отличие от всех других операционных систем, эти виртуальные машины не являются расширенными. Они не поддерживают файлы и прочие удобства, а представляют собой точные копии голой аппаратуры, включая режимы ядра и пользователя, ввод/вывод данных, прерывания и все остальное, присутствующее на реальном компьютере.

Виртуальные 370-е

Команды ввода/вывода Прерывания

Системные вызовы Прерывания

Рис. 1.14. Структура VM/370 с системой CMS

Поскольку каждая виртуальная машина идентична настоящему оборудованию, на каждой из них может работать любая операционная система, которая запускается прямо на аппаратуре. На разных виртуальных машинах могут (а зачастую так и происходит) функционировать различные операционные системы. На некоторых из них для обработки пакетов и транзакций работают потомки OS/360, а на других для интерактивного разделения времени пользователей работает однопользовательская интерактивная система CMS (Conversational Monitor System - система диалоговой обработки).

Когда программа операционной системы CMS выполняет системный вызов, он прерывает операционную систему на своей собственной виртуальной машине, а не на VM/370, как произошло бы, если бы он работал на реальной машине вместо виртуальной. Затем CMS выдает обычные команды ввода/вывода для чтения своего виртуального диска или другие команды, которые ей могут понадобиться для выполнения вызова. Эти команды ввода/вывода перехватываются VM/370, которая выполняет их в рамках моделирования реального оборудования. При полном разделении функций многозадачности и предоставления расширенной машины каждая часть может быть намного проще, гибче и удобней для обслуживания.

Идея виртуальной машины очень часто используется в наши дни, но в несколько другом контексте: для работы старых программ, написанных для системы MS-DOS на Pentium (или на других 32-разрядных процессорах Intel). При разработке компьютера Pentium и его программного обеспечения обе компании, Intel и Microsoft, понимали, что возникнет острая потребность в работе старых программ
