г) в системе QS разделимость сигналов передней пары громкоговорителей г задней (и наоборот) для центрального КИЗ составляет 7,65 дБ, а в системе Q О дБ.

Эти особенности определяют различие пространственных свойств обеих си-ем. Прежде всего при выбранной для них традиционной расстановке громко-

Систет QS

Г ~ /7, <-

/7, о--

Система 5й

V7, о-р-

П, o-j-Л, o-t-

0/7;

-о л;

Рис. 9.6. Структурная схема электрического тракта систем QS (а) и SQ (б)

гаорителей типа квадрат не одинаковы области уверенной локализации КИЗ )ис. 9.7с и б), и в обоих случаях размеры этой области оказываются значи-!ЛЬио меньшими, чем для дискретной системы (рис. 9.7б). Значительно ниже, !М в дискретной системе, четкость КИЗ в системах QS и SQ вследствие их )Льшой протяженности. В системе QS наблюдается неуверенная локализация жовых КИЗ и ощутимое сужение протяженности передней и задней кажу-ихся баз. Это явление сохраняется и при стереовоспроизведении комплексных [гналов Л и П, что является существенным недостатком этой системы. Б си- еме же SQ локализация крайних левых и правых (передних и задних) КИЗ (ереиная, четкая также в позициях громкоговорителей, однако локализация ИЗ в центрах передней и задней баз невозможна. При стереовоспроизведении цналов Л я П в системе SQ размер кажущейся базы даже возрастает, и по нению многих звукорежиссеров эта система имеет значительно лучшую совме-имость, чем QS С этой точки зрения предпочтение, несомненно, должно быть гдаио системе SQ.

Значительно худшие возможности систем SQ и QS по воссозданию про-раиствеиной информации, существенно меньшая область уверенной локализа-1И и размытость большинства КИЗ по сравнению с дискретной системой явились шчиной введения логики. Существует значительное число вариантов построе-1Я логических схем контроля усиления (ЛСКУ). С помощью ЛСКУ достигает-I улучшение разделимости каналов, следствием чего является повыщение чег-)сти и уверенности локализации источников, расширение границ области уве-шной локализаций до значений, свойственных дискретной квадрафонической стеме (правда, в отдельных частных случаях).

В качестве примера на рис. 9.8 приведена структурная схема декодирующе-) устройства системы SQ с логикой. Она содержит два канала, один из кото-JX управляет фронтальной локализацией (верхний), второй - тыловой (ииж-т). Входным сигналом для верхнего канала является суммарный комплексный гиал (Л + П), а для нижнего - разностный Л-П. Оба канала ЛСКУ гентичны и содержат устройства / (2), изменяющие коэффициент передачи

hHpV/www.farlep.netr ton

таким образом, чтобы уровень сигнала иа входе выпрямителей В2 {В2) оставался постоянным (или менялся незначительно) при изменении уровня входного сигнала Л+П (или Л-П) в широких пределах. После выпрямления сигнал поступает на 1/?С-фильтр Ф2 (или Ф2) и на устройства управления УУ1 (или УУ2). Устройства вырабатывают напряжения L/yi и Ууг, под действием которых происходит изменение коэффициента передачи управляемых усилителей У1-1/4 каналов воспроизведения (см. рис. 9.5).

Ситет QS

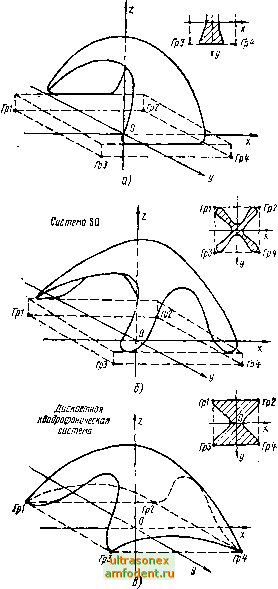

Рис. 9.7. Области уверенной локализации КИЗ:

систем QS (а), SQ (б) н дискретной квадрафонической системы типа квадрат при традв-диониой расстановке громкоговорителей (в)

Устройство / (2) состоит из усилителя У/ (У2) и цепи управления коэф-1)Ициентом передачи. Цепь содержит двухполупериодный выпрямитель В1 {В J) [ /?С-фнльтр Ф1 (ФЧ), напряжение Uy с выхода которого воздействует на управляемый аттенюатор А1 (А2). С увеличением напряжения на выходе усили- еяя У1 (У2) растет напряжение Uy, что сопровождается уменьшением коэффи-

ис. 9.8 Пример построения логической схемы контроля усилением каналов воспроизведения

иента передачи аттенюатора до значения, компенсирующего этот прирост Уп-авляемый усилитель / (2) должен при изменении входного уровня приблизи-ельио 40 дБ обеспечить изменение сигнала на входе выпрямителя В2 {В2) нб олее чем на 10 дБ Иначе говоря, при входных напряжениях от 1 до 100 мВ ыходное напряжение, необходимое для нормальной работы выпрямителей и □следующих управляющих цепей, должно изменяться от 1 до 3 В

Поясним действие ЛСКУ на двух частных примерах Допустим, что на KV оздействуют два одинаковых по уровню и фазе сигнала Л\ я П\, а Л2=П2=0. то условие соответствует формированию центрального переднего КИЗ. При гом комплексные сигналы Л и П будут одинаковыми по величине и по фазе оэтому Л+П -max, а Л-/7 0 Следовательно, в этом случае сигнал пО гупает только на верхний канал ЛСКУ, й управляющие напряжения U и Uy удут повышать усиление фронтальных каналов и уменьшать усиление тыло-их, что будет способствовать четкой локализации КИЗ в центре передней па-ы громкоговорителей И наоборот, если формируется задний центральный КИЗ Пг-П2=\, Л1 = Я1=0), то сигналы Л и П также равны по уровню, но проти-эфазны. Поэтому Л-Я=тах, а Л+П=0 В этом случае работает уже ниж-лй канал ЛСКУ. При этом управляющее напряжение и2 увеличит коэффи-неит передачи усилителей УЗ и У4 и одновременно ослабит коэффициент пере-1ЧИ фронтальных каналов {У1, У2) до значения, необходимого для уверенной экализации КИЗ в центре базы задних громкоговорителей (ГрЗ, Гр4)

Итак, все управление работой ЛСКУ осуществляется комплексными сигна-1ми Л и Я. При этом (справедливо для системы SQ) если (Л--Л) > (Л- -Я), то преимущественное зв5чание имеет пара передних каналов, если же П+П)<(Л-П), - то тыловых Подобная схема обеспечивает глубину ре-лировки коэффициента передачи управляемых усилителей около 15-20 дБ, го вполне достаточно с точки зрения слухового восприятия

Логическая схема контроля усиления является инерционной системой, поэто-у важное значение имеет выбор длительности процессов установления и вос- аиовления Время установления iy, в течение которого могут возникнуть крат-
